Rail E Clip Fästsystem

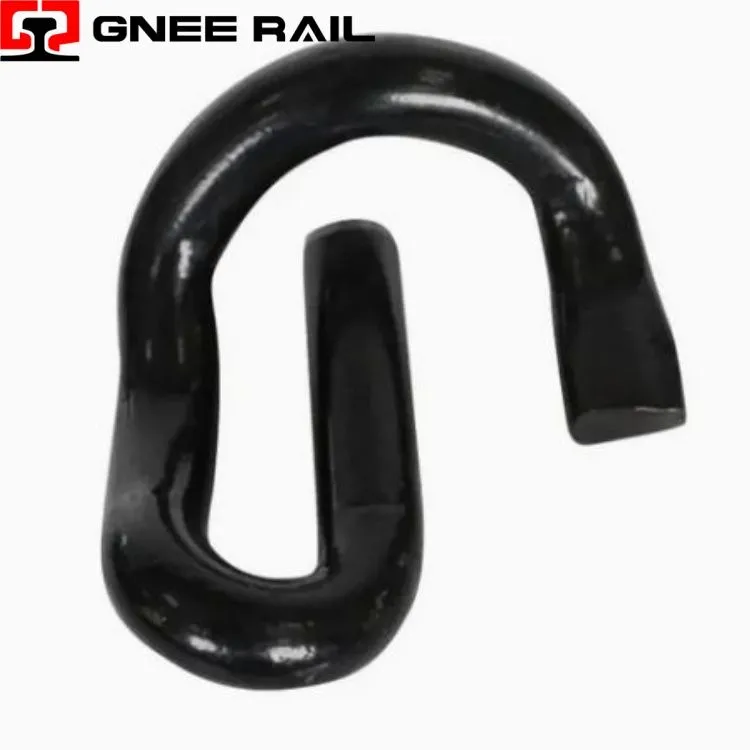

Railway E-Clip är en elastisk fästkomponent i fjäderstål formad som bokstaven "E" som fäster skenor på betong- eller träslipers i järnvägsspårsystem. Tillverkad av hög-fjäderstållegeringar som 60Si2MnA, ger denna själv-spännande klämma kontinuerlig spännkraft genom sin distinkta geometriska design. E-Clip fungerar utan gängor och förlitar sig på elastisk deformation för att bibehålla konsekvent tåbelastning samtidigt som den tar emot termisk expansion, dynamiska vibrationer och hjulbelastningar.
Tekniska specifikationer:
| Parameter | Specifikation | Typiskt värde/intervall |
|---|---|---|
| Materialklass | Fjäder stållegering | 60Si2MnA / 60Si2CrA / 55Si2Mn |
| Hårdhetsområde | HRC | 42-48 |
| Tåbelastning (diameter 16 mm) | kgf | 500-700 |
| Tåbelastning (diameter 18 mm) | kgf | 750-900 |
| Tåbelastning (diameter 20 mm) | kgf | 1100-1400 |
| Trötthetsliv | Cyklar | 5 miljoner utan fraktur |
| Max fjäderkraft | kN/klipp | 14 |
| Tillämpliga rälstyper | UIC, AREMA, BS | UIC54, UIC60, 115RE, 136RE |
Installations- och underhållsperspektiv:
- Kräver specialiserade spännverktyg för korrekt insättning och borttagning
- Ingen vridmomentjustering behövs på grund av gänglös självspännande design
- Visuell inspektion möjlig utan demontering för snabba tillståndskontroller
- Insticksdjup på 10-12 mm avböjning rekommenderas för optimal utmattningslivslängd
- Avståndet mellan bakre fotvalv och axel måste hålla sig inom 3-9 mm specifikationen
Underhåll & Driftsperspektiv
- Ger maximal klämkraft på 14 kN per klämma för rälssäkerhet
- Uppnår 5 miljoner utmattningscykler utan brott under standardbelastning
- Kritisk spänningskoncentration placerad vid inre krökning av bakre båge
- Bibehåller krypmotstånd och vridstabilitet för svetsad bana
- Hårdhetsområde HRC 42-48 säkerställer elastisk återhämtning efter avböjning
