Rail e Clip Fästsystem

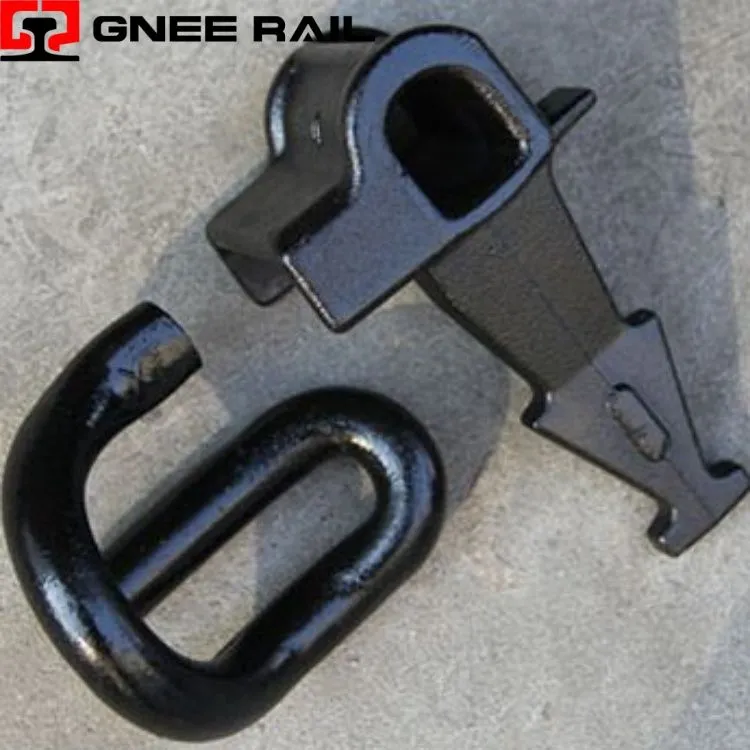

Railway E Clips är fjädrande fästelement smidda från fjäderstålstång till en tre-benad E--formad profil, designad för att säkra skenorna i gjutna-skuldror genom elastisk deformation. Dessa klämmor genererar ihållande klämkraft genom att avböjas under installationen, absorbera dynamiska belastningar från passerande tåg samtidigt som de bibehåller konsekvent tåtryck. Geometrin med sluten-slinga säkerställer enhetlig spänningsfördelning över alla ben, vilket förhindrar lokal utmattning.
Tekniska specifikationer:
| Parameter | Spårväg | Mainline | Hög-hastighet |
|---|---|---|---|
| Klämhöjd | 38-42 mm | 44-48 mm | 48-52 mm |
| Installationskraft | 1,2-1,8 kN | 1,8-2,4 kN | 2,4-3,0 kN |
| Arbetsområde | 6-8 mm | 8-10 mm | 10-12 mm |
| Trötthetsbetyg | 3M cykler | 5M cykler | 7M cykler |
| Beläggningstyp | Förzinkat | Dacromet | HDG |
| Spårtyp | Spårvagn/tunnelbana | Blandad trafik | Dedikerad passagerare |
Installations- och underhållsperspektiv:
- Tillverkad av hög-kolfjäderstållegeringar
- Släckt och härdat för att uppnå optimal hårdhets-seghetsbalans
- Kulblästring introducerar kvarvarande tryckspänning vid ytan
- Mikrostruktur förfinad genom kontrollerad värmebehandling
- Inklusionsrenhet kontrollerad för att förhindra för tidigt fel
Underhåll & Driftsperspektiv
- Utmattningstestad till minst 5 miljoner cykler utan fraktur
- Last-avböjningskurva verifierad mot designspecifikationer
- Saltspraytestning validerar korrosionsskyddande beläggningar
- Dimensionsnoggrannhet bekräftad genom mätareverifiering
- Destruktiv testning validerar yttersta hållfasthetsmarginaler
