Beskrivning
Tekniska parametrar

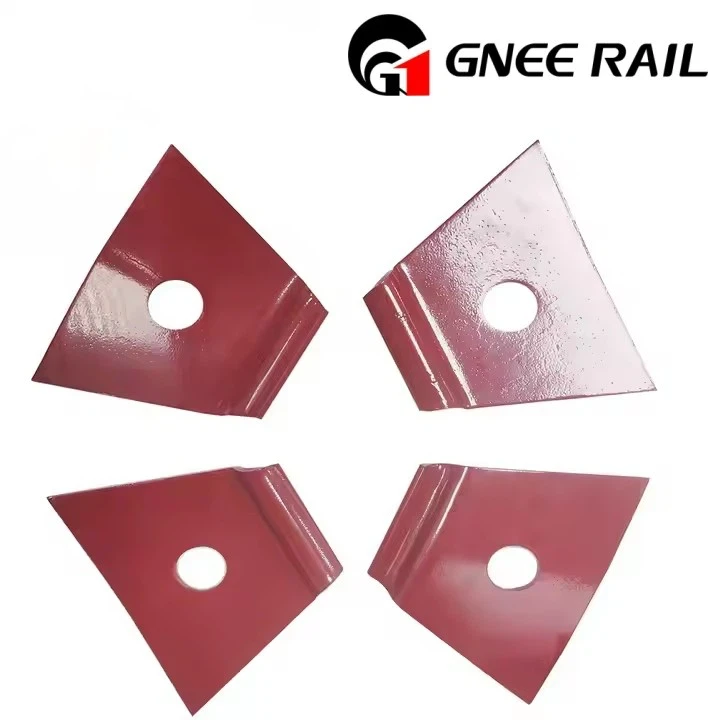

Railway Nabla Clips - Miljöanpassning och korrosionsbeständighet
| Parameter | Detalj | |||
|---|---|---|---|---|
| Strukturell typ | Elastisk icke --separerande typ | |||
| Närvaro på axeln - | Med axel | |||
| Fästmetod | Bult - fast | |||
| Höjdjusteringsområde | 10 mm | |||
| Mätarjusteringsområde | - 8mm ~ + 4mm | |||
| Spännkraft | 11 kN | |||
| Spring Stroke | 9 mm | |||
| Statisk styvhet | 70kN/mm |
Railway Nabla Clips - Dynamic Load Performance & Failure Criteria
| Nabla klippmodell | Nominell spännkraft (kN) | Dynamisk slagtålighet (kN) | Tillåten lateral förskjutning | Kriterier för misslyckande |
|---|---|---|---|---|
| Nabla-N16-Marine | 9–11 | Större än eller lika med 16 (Single Impact) | Mindre än eller lika med 1,5 mm (under 10 kN sidokraft) | Clamping force drop >20%; Synliga sprickor |
| Nabla-N18-Arctic | 11–13 | Större än eller lika med 18 (Single Impact) | Mindre än eller lika med 1,3 mm (under 12 kN sidokraft) | Cold brittleness fracture; Deformation >2 mm |
| Nabla-N14-Fuktig | 7–9 | Större än eller lika med 14 (Single Impact) | Mindre än eller lika med 1,6 mm (under 8 kN sidokraft) | Corrosion-induced clamping force drop >25% |
| Nabla-N20-Industriell | 13–15 | Större än eller lika med 20 (Single Impact) | Mindre än eller lika med 1,0 mm (under 14 kN sidokraft) | Coating loss >30%; Elasticity loss >15% |
| Nabla-N12-öknen | 5–7 | Större än eller lika med 12 (Single Impact) | Mindre än eller lika med 1,8 mm (under 6 kN sidokraft) | Abrasion-induced thickness reduction >10% |
