Beskrivning
Tekniska parametrar

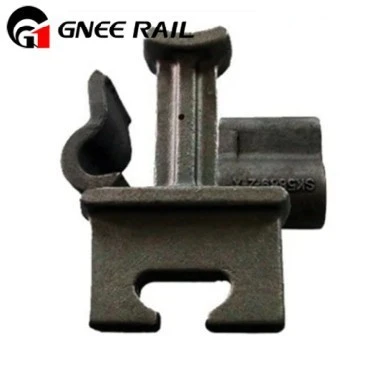

Railway Rail Shoulders: Produktens tekniska specifikationer
| Parameter | Betong Sleeper Shoulder | Steel Sleeper Shoulder | Komposit axel |
|---|---|---|---|
| Material | C60 Betong (EN 13230) | Q355B stål (GB/T 1591) | GFRP/polyuretankomposit |
| Mått (L×B×H) | 220×110×75 mm | 200×100×15 mm | 210×105×70 mm |
| Vikt | 3,8 kg ± 0,2 kg | 1,5 kg ± 0,1 kg | 1,2 kg ± 0,1 kg |
| Ytfinish | Jämn formsättning | Varmförzinkad- (större än eller lika med 80μm) | UV-beständig beläggning |
| Kompressionsstyrka | Större än eller lika med 60 MPa | N/A | Större än eller lika med 45 MPa |
| Korrosionsbeständighet | N/A | Saltspray > 1000 h | Kemikaliebeständig (syra/alkali) |
| Isolationsmotstånd | N/A | N/A | >10⁹ Ω·cm |
| Driftstemperatur | -40 grader till +70 grader | -50 grader till +120 grader | -60 grader till +150 grader |
| Brandbetyg | A1 (icke-brännbar) | A1 (icke-brännbar) | B1 (Flamskyddsmedel) |
| Standardöverensstämmelse | EN 13230, AREMA 3-5-3 | UIC 864, ASTM A123 | EN 45545-2, NFPA 130 |
Railway Rail Shoulders: Engineering Application & Installation Standards
| Applikationsscenario | Installationsmetod | Tolerans & anpassning | Kvalitetskontrollkontroll |
|---|---|---|---|
| För-betongsliper | Epoxilim + vertikalpress | ±1,5 mm horisontellt läge | Adhesive coverage >90% visuell |
| Ståltrågsliper | M16 bultmoment 100-120 N·m | Axelvinkelrätt Mindre än eller lika med 1 grad | Verifiering av bultförspänningskraft |
| Ballastfritt spår (platta) | Gjut-på-plats med armeringsankare | Nivåtolerans ±0,5 mm | Betongdäcks djupmätning |
| Tunnelbana (förbättrad) | Injekterat ankarsystem | Ingen längsgående rörelse under 20 kN | Dra ut-test Större än eller lika med 25 kN per axel |
| Hög-växelområde | Axel ihop med mätplåt | Spårbredd 1435 mm ±1 mm | Verifiering av vagn med laserspårvidd |
| Böjt spår (R < 600 m) | Axel med sidostödvinge | Spalt mellan ving och skena 3-5 mm | Dynamisk spårviddsövervakning |
| Underhållsbyte | Ta bort gammalt lim, ytslipning | Ny axelhöjd ±0,3 mm | Intilliggande axelhöjdsskillnad |
| Inspektionsfrekvens | Visuell kontroll var 6:e månad | Axelsprickbredd Mindre än eller lika med 0,2 mm | Sprickmappning med digital bromsok |
