Vilka är de maximala hjullastkapaciteterna för U71Mn A100-kranskenor?

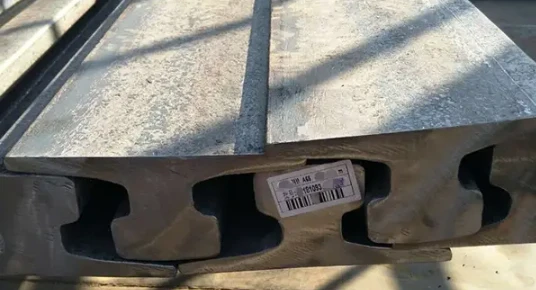

Standardvikten påA100 kranskenaär74,3 kg per meter. FörU71Mn betyg-ett högt-manganperlitstål som är vanligt i kinesiska tillverkningsstandarder-den maximala hjullastkapaciteten varierar vanligtvis mellan300 kN och 420 kN(ca. 30 till 42 ton) under industriella standardförhållanden.
Den exakta kapaciteten dikteras av interaktionen mellan100 mm skenhuvud, hårdheten hos U71Mn-materialet och styvheten hos den underliggande stödstrukturen.
Hur påverkar U71Mn-graden A100-lastgränser?
U71Mn är ett premium pärlitiskt stål som kännetecknas av en hög manganhalt (0,70%–1,20%) och kolhalt (0,64%–0,80%). Denna kemiska sammansättning påverkar direkt hur mycket vikt A100-profilen kan bära innan metallen når sin sträckgräns.
- Ythårdhet:U71Mn ger vanligtvis en Brinell-hårdhet på260–300 HBW. Denna hårdhet är avgörande för att 100 mm skenhuvudet ska motstå "svampbildning" eller plastflöde när det utsätts för koncentrerat hjultryck.
- Draghållfasthet:Med en minsta draghållfasthet på880 N/mm², U71Mn säkerställer att 60 mm bantjocklek på A100-skenan kan hantera intensiva vertikala skjuvkrafter. I högfrekventa portalkranoperationer förhindrar denna styrka inre utmattningssprickor som kan leda till katastrofala rälsfel.
- Slitstyrka:Manganberikningen förbättrar löpytans arbetshärdningsegenskaper-. När kranhjulen passerar över A100-spåren blir ytan mer motståndskraftig mot nötande slitage, vilket bibehåller A100 Crane Rail Dimensions under en längre livslängd.
| U71Mn | Mekanisk egendom | Kemisk sammansättning | ||||||||||||
| Sträckstyrka | Draghållfasthet | Förlängning | Hårdhet | C | Si | Mn | S | P | Cr | Ni | Cu | |||
| MPa | kg/mm² | MPa | kg/mm² | min | HB | Mindre än eller lika med | Mindre än eller lika med | Mindre än eller lika med | Mindre än eller lika med | Mindre än eller lika med | ||||
| Större än eller lika med 880 | 9% | 0.65-0.76 | 0.15-0.35 | 1.10-1.40 | 0.030 | 0.030 | 0.25 | 0.25 | 0.25 | |||||
Faktorer som optimerar hjullastkapaciteten för A100-banor
Medan materialkvaliteten sätter baslinjen, är den faktiska maximala belastningen en "system"-beräkning som involverar flera kranskenetillbehör.
- Kontinuerlig vs. diskontinuerlig support:Lastkapaciteten för RAIL A100 maximeras när den är installerad på en kontinuerlig stålbalk med en förstärkt kranskena. Denna inställning säkerställer att 200 mm basen fördelar lasten jämnt, vilket möjliggör den maximala nominella hjulbelastningen för U71Mn-stålet.
- Påverkansfaktorer:För installation av tung utrustning, måste ta hänsyn till dynamisk påverkan (vanligtvis 10%–25% av den statiska belastningen). Om portalkranen färdas med höga hastigheter kan den "tillåtna" hjullasten sänkas för att säkerställa den metallurgiska integriteten hos de varma -flatbottenskenorna.
- Fastsättningsstyvhet:Användning av svetsade clips i 9-serien säkerställer att skenbasen förblir låst i position. Denna sidostabilitet är väsentlig eftersom om skenan växlar blir hjulbelastningen excentrisk, vilket skapar o-jämna spänningar som kan överstiga den lokala sträckgränsen för 100 mm huvudet.
Jämförelse av U71Mn A100 med andra standarder
I många internationella projekt anses U71Mn vara den tekniska motsvarigheten till det europeiskaKlass 900A (R900). Båda erbjuder liknande hjullastprofiler, vilket gör A100 till ett mångsidigt val för global logistik och tunga-industriella järnvägssystem.
| Materialklass | Draghållfasthet (min) | Typisk Max hjulbelastning | Applikationskontext |
| U71Mn (standard) | 880 N/mm² | 300–420 kN | Standard industri/portal |
| R1100 (Premium) | 1080 N/mm² | 450–520 kN | Hög-hamn/stålverk |
| Betyg 700 (ekonomi) | 690 N/mm² | 200–280 kN | Lätt traverskran |
FAQ
- Kan jag överstiga 420 kN om jag använder en tjockare kranskena?
En tjockare dyna förbättrar dämpningen och skyddar fundamentet, men det ändrar inte sträckgränsen för U71Mn-stålet. Att överskrida materialets nominella kapacitet kommer fortfarande att leda till rälshuvuddeformation över tiden.
- Hur påverkar hjuldiametern A100 lastkapacitet?
Större kranhjul ökar kontaktytan på 100 mm huvudet, vilket minskar kontakttrycket. Detta kan möjliggöra högre totala hjulbelastningar samtidigt som belastningen på U71Mn-stålet hålls inom säkra gränser.
- Är U71Mn lämplig för utomhusportalkranar i kallt klimat?
Ja, manganinnehållet ger en anständig slagseghet vid lägre temperaturer, även om specialiserade lågtemperaturlegeringar kan krävas för extrema arktiska miljöer för att förhindra spröda sprickor.
- Begränsar bantjockleken på 60 mm lastkapaciteten?
Tvärtom är 60 mm-banan en av de tjockaste för sin höjd, och ger den strukturella täthet som krävs för att klara de höga-tonnagekraven för moderna tunga-kranar.
- Vad är utbytesgränsen för en U71Mn A100-skena?
I allmänhet, när det vertikala slitaget på 100 mm huvudet överstiger 10 mm till 12 mm, sjunker den lastbärande effektiviteten avsevärt- och skenan bör bytas ut för att undvika överbelastning av det återstående stålet.
- Är U71Mn A100-spår kompatibla med europeiska A-sektioners lågprofilskenor?

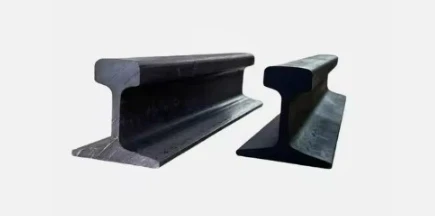

Ja, DIN 536 A100 kranskenas dimensioner är standardiserade. En U71Mn A100-skena kan funktionellt ersätta en R900 A100-skena i de flesta industriella miljöer.
GNEE RAILupprätthålla ett omfattande lager av hela DIN 536 A-serien i Grade 900A och U71Mn för att stödja snabb global logistik och ge direkt teknisk rådgivning för optimerade spårfästningskonfigurationer.Kontakta ossför att få ett tekniskt datablad och projektoffert för dina infrastrukturkrav.
