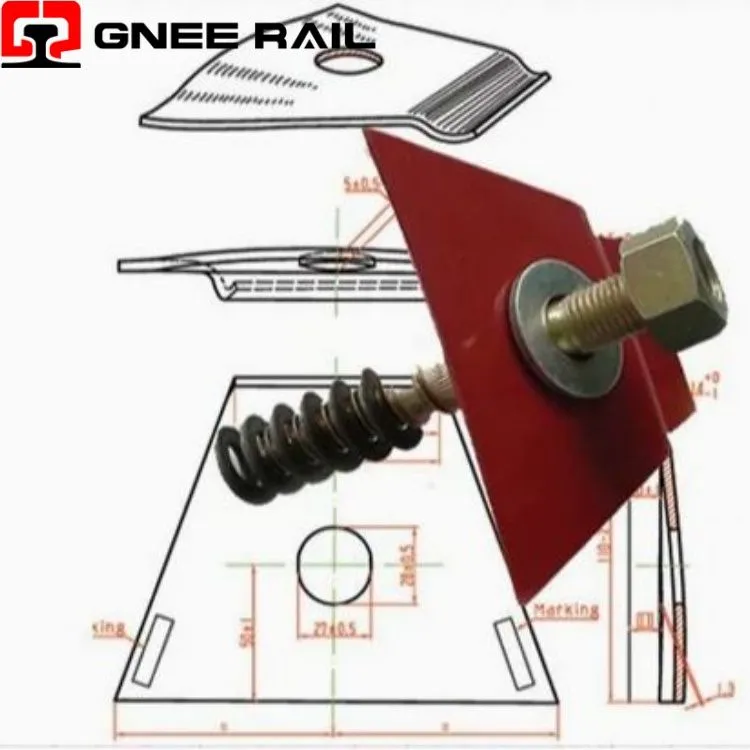

Kolstål Nabla Clip

Järnvägsklämma används för att fästa rälsen till den underliggande bottenplattan tillsammans med betongslipern. En mängd olika typer av kraftiga-klämmor används för att fästa skenorna på den underliggande bottenplattan eller Sleeper, en vanlig är E Clip, som är formad som ett stubbigt gem. En annan är SKL Tension Clamp, som också är den mest använda typen över hela världen. Andra som KPO Clamp och Nabla Clip, används också i olika situationer.

Skicka förfrågan

chatta nu

Beskrivning

Tekniska parametrar

↵Rail Nabla Fästsystem

En järnväg Nabla klipp är entriangulärt-format fästsystem i fjäderståluppkallad efter sin särart∇-formgeometrisom konverterarvertikal rälsavböjning till kompletterande horisontell klämkraft- unik bland alla rälsfästen somenda klämma som ökar sidohållningen under dynamisk belastning, denendast klämma installerad genom hammarslag i en fast skuldra utan gängade komponenter eller spärrar, ochenda fästsystem certifierat enligt EN13481-2 kategori C för skarpa kurvor ner till R150m

Tekniska specifikationer:

Felläge	Berörd komponent	Tröskel/gräns	Detektionssvårigheter	Följd
Apex mikro-spricka	Kläm inre radie	Impact off-centre >5 mm	Osynlig tills fraktur (18 månader)	Plötslig fullständig fraktur; ingen tidigare avböjning
Städarbete härdning	Axelficka	Hardness >350 HB	Kräver fälthårdhetstestare	Slagenergi reflekterar; nya clips spricker tidigt
Stolt installation	Klämma sittplatser	Flush >0,5 mm stolt	Visuell; rätsida	Toe load 8 kN vs 12 kN; rail creep >3 mm/år
Metallurgisk obalans	Klämmaterial	60Si2MnA vs 55Si7	XRF identisk; OES kol krävs	Kallfraktur eller accelererat tåslitage
Generationsfel	Klämma/axelgränssnitt	Pocket depth Δ >0,8 mm	Kalipermått	Över-körning eller under-sittplatser; kraftfel ±25 %
Mät baffelkrypning	PA66+30%GF isolator	Thickness loss >2,0 mm	Känslomått vid rälsfot	Lateral slop >1,5 mm; spårvidgning

Prestandaintervall:

Hammer Impact Sensitivity- Nabla ärenda större clip-system fortfarande installerat med slägga(2–3 slag). Slagenergi: 80–120 J. Av-mittslag (<5 mm from heel centre) induces lokal plastisk deformation vid spetsflanken. Mikro-sprickdjup: 0,1–0,3 mm. Förökningstid: 12–18 månader. Fel: plötsligt, ingen synlig förvarning.

Störning av städslitage- Ytarbete på axelstädet-härdar vid upprepad insättning av klämman. Hårdheten ökar från 220 HB till 380 HB efter 500 cykler. Arbeta-härdat städabsorberar inte längre stötenergi- energi reflekteras i klippets spets. Konsekvens: nytt klämma installerat i gammal skuldra → fraktur vid 1,2 miljoner cykler kontra 5 miljoner cykler certifierade.

Underhåll & Driftsperspektiv

Invers avböjningsförstärkning- Hjulbelastningen trycker ned rälsfoten 1–2 mm. Nablas sluttande benomvandla denna vertikala rörelse till 0,5–1,0 mm lateral kontraktionvid klämtån, ökar den horisontella klämkraften med15–25 % under belastning. Inget annat fästelement uppvisar negativt Poisson-förhållande.
Tre-poängs kilning- Klipp kontakter påtre härdade zoner: två hälankare i axelfickor, en tå bärande på rälsfotskant. Vertikal last driver tådjupare in i räls fothörn, skapar själv-energigivande grepp. Denna kilning ger40–60 % högre längsgående fasthållningän symmetriska klämmor med motsvarande tåbelastning.
