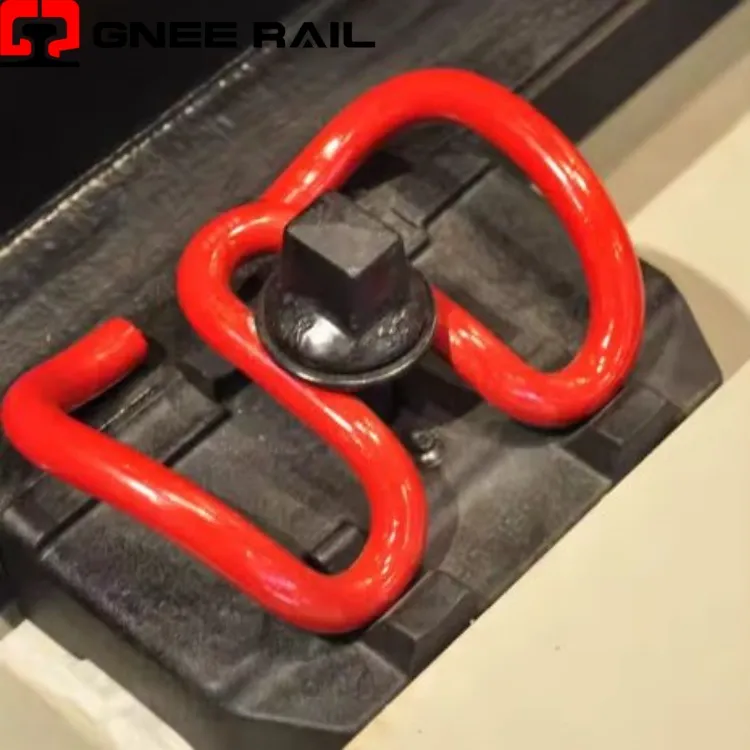

Rail skl Clip Fastening System
SKL-klämman är en icke-gängad elastisk rälsfäste med en distinkt dubbel-spiralfjäderkropp. Tillverkad av hög-fjäderstål, genererar den konstant tåbelastning genom elastisk avböjning. Klämman fungerar med en vinklad styrplatta och en skruvspets för att hålla rälsfoten säkert mot betongslipers. Det är ett standardfästsystem för moderna-höghastighets- och tunga-järnvägar.
Tekniska specifikationer:
| Parameter | Standardkrav | Typiskt värde |
|---|---|---|
| Familj av klipptyp | SKL-serien | SKL-12 / SKL-14 / SKL-21 |
| Tråddiameter | Stång av fjäderstål | 13,0 mm ± 0,2 mm |
| Stålkvalitet | EN 10089 standard | 60Si2CrA / 51CrV4 |
| Ytskydd | Anti-korrosionsbeläggning | Förzinkat / Oxidsvart |
| Installationsavböjning | Jobbar vårresor | 11 mm ± 1 mm |
| Minsta tåbelastning | Vid specificerad avböjning | 10 kN per klämma |
| Maximal tåbelastning | Vid specificerad avböjning | 14 kN per klämma |
| Trötthetskrav | Utan fraktur | 5 miljoner cykler |
Installations- och underhållsperspektiv:
- Passar direkt i gjutna skuldror utan att kräva speciella skenadaptrar
- Fungerar med de flesta internationella järnvägsprofiler inklusive UIC54 och UIC60
- Kräver specifik styrplåtsvinkel som matchar rälsbasens lutning
- Kompatibel med både isolerade och o-isolerade fästenheter
- Standardkomponenter passar över flera slipertyper från olika leverantörer
Underhåll & Driftsperspektiv
- Ger kontinuerlig fastspänning under extrema temperaturförändringar från -40 grader till +60 grader
- Absorberar både vertikala hjulbelastningar och laterala spårkrafter samtidigt
- Bibehåller elektriskt motstånd vid användning med isolerade styrplåtar
- Motstår permanent deformation även efter upprepade tunga axelpassningar
- Lossar inte vid vibrationer till skillnad från skruvade mekaniska anslutningar
