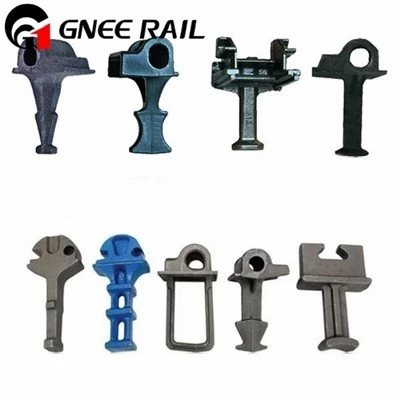

↵Rail Shoulder Fästsystem
En järnvägsaxel, ofta kallad rälslagerplatta eller rälsäte, är en strukturell gränssnittskomponent placerad mellan rälsfoten och slipern. Den fungerar som en lastöverföringsplattform och ger en stabil, hållbar kontaktyta som fördelar vertikala och laterala krafter från skenan över slipers bredare område. Tillverkad av gjutjärn, segjärn eller specialtillverkade polymerer av hög-kvalitet, har skuldran en precisions-konstruerad geometri med specifika lutningar och kontaktpunkter utformade för att styra och säkra elastiska fästklämmor samtidigt som den bibehåller korrekt rälslutning (inåtlutning). Dess kritiska roll ligger i att skapa en pålitlig mekanisk anslutning som bevarar spårets geometri och skyddar slipern från koncentrerat slitage.
Tekniska specifikationer:
| Perspektiv | Primär funktion | Kritisk kvalitetsparameter | Viktig underhållsaktivitet | Felläge | Ersättningsindikator |
|---|---|---|---|---|---|
| Nytta | Force Distribution & Clip Retention | Ytgeometri och lutningsnoggrannhet | Övervakning av slitage på rälssäte och clipsspår | Överdrivet slitage som leder till förlust av rälsförhöjning | Uppmätt slitdjup som överskrider designgränserna |
| Produktion | Dimensionell överensstämmelse i montering | Gjutintegritet och materialhomogenitet | Precision av klippstyrningsfunktioner | Gjutfel eller felaktig värmebehandling | Sprickinitiering i lastbärande-sektioner |
| Underhåll | Uthållig geometrisk stabilitet | Integritet hos isoleringsegenskaper (om tillämpligt) | Elektriskt motståndsprovning och sprickinspektion | Isolationsfel eller utmattningssprickor | Misslyckat elektriskt test eller synlig strukturell skada |
Funktionellt och tekniskt perspektiv
Underhåll av rälsförhöjning och inriktning:Axelns lutande yta etablerar och bibehåller standardrälsförhöjningen 1:40 eller 1:20, vilket säkerställer korrekt kontaktgeometri för hjul-räls och minskar ojämnt slitage på både räl och hjul.
Hantering av elektrisk isolering:I betongslipersystem med spårkretssignalering ger polymerskuldror eller isolerade kuddar inuti metallskuldror väsentlig elektrisk isolering mellan räl och mark, vilket bibehåller signalintegriteten.
Motstånd mot att räls välter:Axelns laterala stödyta motverkar det vältande momentet som genereras av passerande tåg, vilket ger en avgörande sidostabilitet som förhindrar rälsvängning och upprätthåller spårviddsstabilitet.
Underhåll & Driftsperspektiv
- Verifiering av elektrisk isoleringsintegritet:För isolerade skuldror utförs periodiska tester av elektriskt motstånd för att upptäcka fuktinträngning, förkolning eller fysisk skada som kan orsaka fel på spårkretsen.
- Axel-Sleeper Interface Monitoring:Inspektörer kontrollerar om det lossnar eller rör sig vid axel-sömnens gränssnitt, vilket kan uppstå på grund av försämrade fästen eller försämring av sliperytan, vilket leder till förlust av spårstyvhet.
- Systematisk ersättning i samband med klipp:Axelbyte synkroniseras ofta med clipsbytescykler, eftersom slitagemönster på båda komponenterna är beroende av varandra, och att byta ut båda samtidigt återställer fullständig systemprestanda.
