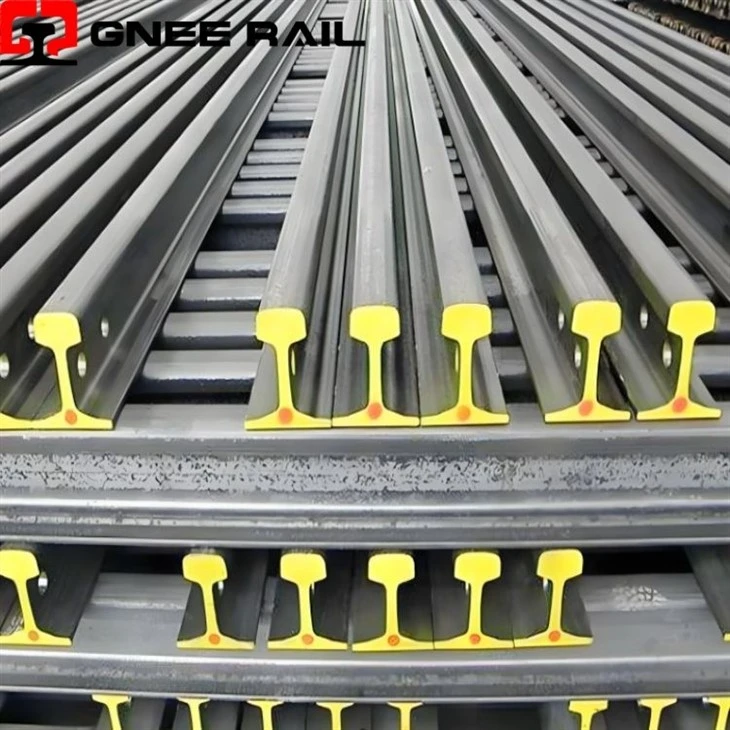

S18 Lätt stålskena

S18 Lätt stålskena

Produkt:S18 Spårväg

Längd: 6m-10m

Höjd: 93 mm

Basbredd: 82 mm

Huvudets bredd: 43 mm

Bantjocklek: 10 mm

Vikt: 18,3 kg/m

Pris: 400$-850$
Skicka förfrågan
chatta nu
Beskrivning
Tekniska parametrar

S18 lätt stålskena|Hög-gruv- och industribana



DeS18 spårvägär en specifik typ av stålrälsprofil standardiserad enligt europeiska och tyska tekniska ramar. Den väger ungefär18,3 kg per meter, vilket gör den till en lätt-järnvägsprofil som främst är konstruerad för smalspåriga-spårnät, låg-logistik och industriella hanteringssystem.



S18 steel rails



Kräver ditt industriprojekt överlägsen spårstabilitet? PåGNEE RAIL, vi är specialiserade på tillverkning och global leverans av S18 lättstålskena. Våra räls är konstruerade för hög-lastprestanda och extrem hållbarhet och är det föredragna valet för underjordisk gruvdrift, automatiserad lagerlogistik och kransystem över hela världen.





Vilka är måtten på Rail S18?





DeDIN S18 ljusrail är en högt standardiserad stålprofil utformad enligt europeiska och tyska tekniska ramverk för att stödja lätta-transportnätverk. Med en vikt på exakt 18,30 kg per linjär meter, har denna kompakta profil en optimal geometrisk balans mellan höjd, basbredd och huvudyta, vilket gör den unikt lämpad för att fördela lokaliserade hjullaster över smala-industribanor, gruvslingor och lätta kranbanor utan att lägga till onödig strukturell dödvikt.



S18 Rail Specifikationer



Drawing of S18 steel rail



DIN5901 Stålskena
Typ Mått (mm) Vikt Längd
Huvud Höjd Botten Web (kg/m) (m)
S7 25 65 50 5 6.75 6m-12m
S10 32 70 58 6 10 6m-12m
S14 38 80 70 9 14 6m-12m
S18 43 93 82 10 18.3 6m-12m
S20 44 100 82 10 19.8 6m-12m
S30 60.3 108 108 12.3 30.03 6m-12m



Om du har speciella krav på längd eller högre hållfasthet, vänligenkontakta ossför specialtillverkning.



Strukturella fördelar med 18 kg lätt stålskena



DIN S18 spårvägsprofil har en mycket specialiserad tvärsnittsgeometri. Genom att optimera fördelningen av dess vikt på 18,30 kg/m, ger den här profilen specifika strukturella fördelar som gör den överlägsen för lätta industriella tillämpningar, kranbanor och smalspårig logistik.



S18 Mining Rail



Strukturell funktion Geometrisk design Teknisk fördel
Hög styvhet-till-vikt 93,00 mm höjd till 18,30 kg/m massa. Maximerar böjmotståndet; förhindrar nedsjunkning över slipers spann.
Anti-lutningsfotavtryck Bred bas-till-höjdförhållande (82 mm bas 93 mm höjd). Sänker tyngdpunkten; motstår sidokrafter i snäva kurvor.
Stressreducering Generösa kälradier mellan 10 mm liv och flänsar. Eliminerar skarpa stresshöjare; förhindrar utmattningssprickor under cykliska belastningar.
Vridstyvhet Kompakta, balanserade tvärsnitts-proportioner. Motstår längsgående vridning; säkerställer enhetlig kontakt mellan hjul-till-räls.
Lågt marktryck Expanderad 82,00 mm bottenflänsyta. Fördelar vertikala belastningar jämnt; skyddar slipers och betongunderlag.





Vad är materialet för S18 Light Rail?





S18-spårvägen är tillverkad i strikt enlighet med DIN 5901-standarden, med en nominell vikt på 18,3 kg/m. För att säkerställa att spårsystemet perfekt matchar dina specifika driftskrav, axelbelastningar och miljöförhållanden, levereras denna rälsprofil i specialiserat, högpresterande rälsstål som balanserar strukturell hållbarhet, slitstyrka och lång-utmattningslivslängd.



Standard DIN-material för S18-skena: R0550 (1.0422)


Enligt DIN stålspecifikationsramverket är det standardrekommenderade materialet för rälssektioner från S10 till S20 (som helt täcker S18-profilen)R0550 (Materialnummer: 1,0422).



  • Ståltyp:Strukturrälsstål med låg-till-medium kolhalt.



  • Kärnegenskaper:Det ger en utmärkt balans mellan strukturell duktilitet, strukturell seghet och fältsvetsbarhet.



  • Draghållfasthet (Rm):Minst 540 N/mm², vilket säkerställer hög strukturell integritet mot böjning under lätta-standardbelastningar.



  • Förlängning (A):Minst 16 %, ger överlägsen frakturmotstånd.



Kemisk sammansättning, mekaniska egenskaper och rekommenderade stålkvaliteter
Stål Procenthalt i massa Minsta draghållfasthet Rm​, i N/mm² Minsta brottöjning, A, i procent För rälssektioner nr.
namn materialnummer i Kol Kisel Magnesium Fosfor Svavel Krom
R0550 1.0422 kasta 0,20 till 0,40 0,05 till 0,35 0,60 till 1,10 0,040 0,040 - 540 16 S 10 till S 20
provbit 0,18 till 0,43 0,03 till 0,38 0,57 till 1,15 0,045 0,045 -
R0700 1.0521 kasta 0,40 till 0,60 0,05 till 0,35 0,80 till 1,25 0,040 0,040 - 680 14 S 30 till S 49
provbit 0,37 till 0,63 0,03 till 0,38 0,75 till 1,30 0,045 0,045 -
R0900 1.0623 kasta 0,60 till 0,80 0,10 till 0,50 0,80 till 1,30 0,040 0,040 - 880 10
provbit 0,57 till 0,83 0,07 till 0,53 0,75 till 1,35 0,045 0,045 -
R1100Cr 1.0915 kasta 0,60 till 0,82 0,30 till 0,90 0,80 till 1,30 0,030 0,030 0,80 till 1,30 1 080 9 S 41 till S 49
provbit 0,57 till 0,85 0,27 till 0,93 0,75 till 1,35 0,035 0,035 0,75 till 1,35
R1200 1.0631 kasta 0,72 till 0,82 0,10 till 0,50 0,80 till 1,10 0,030 0,030 Mindre än eller lika med 0,20 1 175 10
provbit 0,70 till 0,85 0,07 till 0,53 0,75 till 1,15 0,035 0,035 Mindre än eller lika med 0,23



Godkända GB (kinesisk standard) materialalternativ



I globala spårkonstruktioner och internationella leveranskedjor kan DIN R0550-materialet ersättas med specifika kinesiska standardstålsorter baserat på den exakta tillämpningsmiljön för ditt spårsystem:



1. 55Q Steel Grade – Bäst för hög slitage och tung trafik



  • Materialklass: Mellan-kolstål (Kolhalt: 0,50 % – 0,60 %).



  • Mekanisk hållfasthet: Draghållfastheten är större än eller lika med 685 N/mm².



  • Användningslämplighet: 55Q ger betydligt högre ythårdhet och slitstyrka än R0550. Det är det perfekta valet för industrilinjer med tung-trafik, underjordiska gruvtransportvagnar och materialhanteringsbanor för utomhusbruk som utsätts för kontinuerlig friktion och rullande laster.



55Q Mekanisk egendom Kemisk sammansättning (%)
Sträckstyrka Draghållfasthet Förlängning Hårdhet C Si Mn S P
MPa kg/mm² MPa kg/mm² min HBW   Mindre än eller lika med Mindre än eller lika med
Större än eller lika med Större än eller lika med Större än eller lika med Större än eller lika med Större än eller lika med
    685 69   197 0.50-0.60 0.15-0.35 0.60-0.90 0.04 0.04



2. Q235B stålsort – bäst för lätta laster och ekonomi



  • Materialklass: Strukturstål med låg-kolhalt (kolhalt: 0,14 % – 0,22 %).



  • Mekanisk hållfasthet: Draghållfastheten varierar mellan 375 – 460 N/mm².



  • Applikationslämplighet: Q235B har exceptionell svetsbarhet och kostnadseffektivitet-. Det rekommenderas för automatiserade lagerlinjer, inomhus lätta-materiallogistikbanor och temporära bygglivlinor där svår rullande friktion och höga axelbelastningar inte förekommer.



Q235B Mekanisk egendom Kemisk sammansättning (%)
Sträckstyrka Draghållfasthet Förlängning Hårdhet C Si Mn S P
MPa kg/mm² MPa kg/mm² min HB Mindre än eller lika med Mindre än eller lika med Mindre än eller lika med
Större än eller lika med Större än eller lika med
235 24 375-460 38-47 26%   0.12-0.22 0.35 0.30-0.70 0.045 0.045





Tillämpningar avS18 Rälsprofil





DIN S18 spårvägsprofil (18,30 kg/m) är konstruerad speciellt för smalspåriga spårnät, låg-logistik och lokaliserade materialhanteringssystem. På grund av sin lätta axellastkapacitet används den inte för passagerar- eller tunga järnvägstransporter, men den utmärker sig i specialiserade industrimiljöer.



De primära tillämpningarna för S18-skenprofilen är kategoriserade nedan:



1. Industriell hantering och kranbanor



S18-profilen används i stor utsträckning som ett strukturellt spår för lyft och flyttande maskiner med låg-kapacitet där tunga-kranskenor (somEn-serie) är onödiga.



Light Gantry crane



  • Lätt portal och travers:Fungerar som räls för små-verkstadskranar och lyftsystem.



  • Automatiserade lagrings- och hämtningssystem (ASRS):Fungerar som -golvmonterade styrspår för automatiska skyttelvagnar och robotiserade sorteringssystem i moderna logistiklager.



  • Monorail-system:Används i fabriksmonteringslinjer för upphängda materialbärare som flyttar komponenter mellan arbetsstationer.



2. Infrastruktur för gruvdrift och tunneldrift



På grund av sin kompakta storlek och enkla installation i trånga utrymmen är S18-skenan ett standardval för gruvdrift under jord och under mark.



mining rail



  • Mine Haulage Tracks:Stöder lätta lok och rullande materiel som används för att transportera malm, kol och mineraler ut ur utvinningszoner.



  • Tunnelbygge:Fungerar som tillfälliga försörjningsspår för smutsvagnar, betongblandare och segment-transportbilar under utgrävning av tunnelbanor, allmännyttiga tunnlar och järnvägsborrade tunnlar.



3. Tillverkningsprocessslingor



Många kontinuerliga-produktionsindustrier förlitar sig på fasta-banor för att flytta råmaterial genom tuffa bearbetningsmiljöer.



Agriculture Transport



  • Tegelbruk och keramiska ugnar:Används för att konstruera ugnsbilsbanor som överför tunga gröna tegelstenar genom hög-härdningsugnar.



  • Kemiska och metallurgiska anläggningar:Tillhandahåller dedikerade spår för att flytta laddningsbilar, skrothinkar eller kemikaliekärl inom bearbetningsfack.



  • Trä- och jordbrukstransporter:Används i storskaliga-virkevarv, sockerbruk eller plantagenätverk för låg-kostnad, smalspårig jordbrukstransport.





Vilka skräddarsydda tjänster för 18 kg lätt stålskena kan GNEE RAIL tillhandahålla?





Som en ledande internationell tillverkare av järnvägskomponenter med årtionden av produktions- och exporterfarenhet,GNEE RAILlevererar full-bearbetnings- och anpassningstjänster för DIN 18 kg lätta stålskenor. Våra produktionsanläggningar arbetar under striktISO 9001kvalitetsledningssystem, som säkerställer att varje modifierad profil matchar de exakta tekniska toleranser som krävs av ditt specifika gruv-, tunnel- eller industrikranprojekt.



skräddarsydda tjänster av DIN S18 Rail



Genom att utnyttja avancerad metallurgisk kapacitet och precisionsbearbetning erbjuder vi fem centrala anpassningstjänster utformade för att optimera din spårinstallation och förlänga järnvägens livslängd:



Customized Services of s18 rail



Servicetyp Tekniska möjligheter och anpassningsområde Engineering Project Benefit
Precisionsskärning

* Standard lagerlängder: 6m, 8m, 9m, 10m, 12m.



* Anpassad precisionssåg-till exakta projekt-specificerade millimetertoleranser.

Eliminerar behovet av farliga och felaktiga brandskärningar på-platsen, vilket minskar den strukturella installationstiden.
Mekanisk borrning

* Anpassade håldiametrar och mellanrum borrade i rälsbanan eller basen.



* Fullt kompatibel med standardiserade fiskplåtar, fogstänger och mekaniska fästelement.

Säkerställer perfekt vertikal och horisontell bultuppriktning, förhindrar fogslag och minimerar spårvibrationer.
Profil Böjning

* Kontrollerade kall- och varmböjningsprocesser utförda via tunga-hydrauliska valsmaskiner.



* Skräddarsydd för exakta layoutradier för böjda transportnätverk eller cirkulära kranslingor.

Förhindrar lokaliserad mikro-sprickbildning och materialdeformation och bevarar rälsektionens strukturella integritet.
Ytbehandling * Alternativen inkluderar skyddsgrundning, specialiserad antik-korrosionsmålning och varm-doppförzinkning. Skyddar kolstålet från aggressiva miljöer, som underjordiska gruvor med hög -fuktighet eller kemiska bearbetningsvikar.
Avancerad värmebehandling * Kontrollerade härdnings-, härdnings- och selektiva processer för härdning av huvudet{{0}. Ökar avsevärt löpytans hårdhet och draghållfasthet, vilket förhindrar för tidigt slitage på huvudet under högfrekventa rullbelastningar.



Strikt kvalitetssäkring och efterlevnad


Varje skräddarsydd 18 kg rälssats som bearbetas i vår fabrik genomgår rigorösa efter-bearbetningsinspektioner för att garantera att de globala inköpsstandarderna följs.



Vi tillhandahåller fullständig spårbarhetsdokumentation med varje försändelse, inklusive Mill Test Certificates (MTC) matchande EN 10204 3.1, detaljerade dimensionella verifieringsrapporter och icke-destruktiva testningsrapporter (NDT) om så begärs. Oavsett om ditt projekt kräver specifika hålkonfigurationer för tunga-fiskplattor eller specialiserad huvudhärdning för höga-nötningskurvor ger vårt ingenjörsteam direkt teknisk rådgivning från materialval till slutleverans.



GNEE exports 100 metric tons of S20 steel rails to Indonesia.





Hur packas och skickas S18 lätta stålskenor enligt standardleveransvillkor?





S18 lätta stålskenor är vanligtvis buntade med hjälp av hög-hållfast stålband till enhetliga, säkra förpackningar, med trästötningslager för att förhindra metall-mot-metallfriktion. För internationell sjötransport packas standardlängder på 6 meter eller 9 meter i20 fot standardcontainrar, medan 12-meterslängder laddas i40 fot containrareller skickas viabreakbulk fartyg. Under standard Incoterms som FOB eller CIF är buntarna strikt säkrade med trådspoler och kraftiga-surrningar inuti fartyget för att förhindra förskjutning under transport.

product-377-377

Placera Profile S18 skenor med gaffeltruck

product-376-378

Förpackning av DIN S18 skena

product-376-373

S18 järnvägsskenor lastas i containrar tillsammans med rälsfästen.





FAQ





F1: Vad är ledtiden för S18 järnvägsbeställningar?


A: Vi har ett betydande lager av S18-skenor. Standardordrar är vanligtvis klara för leverans inom 7–15 arbetsdagar. För massbeställningar eller skräddarsydda beställningar kommer vårt produktionsteam att tillhandahålla en specifik tidslinje.



F2: Kan du tillhandahålla matchande järnvägstillbehör?


A: Absolut. Vi är en enda-leverantör. Vi tillhandahåller matchande fiskplåtar (skarvstänger), rälsklämmor, bultar och spikar för att säkerställa ett komplett installationssystem.



F3: Hur hanterar du frakt för internationella kunder?


A: Vi har djup erfarenhet av sjöfrakt för stålprodukter. Vi erbjuder flexibla incoterms (FOB, CIF, DDP) och säkerställer professionell förpackning för att förhindra skador under transport.



Kontakta nu



GNEE Rail erbjuder premium S18-skenor och ett komplett utbud av DIN5901 stålrälsprofiler, uppbackad av lång erfarenhet av global projektexport. Vi är stolta över att tillhandahålla exakta järnvägsanpassningstjänster och omfattande efter-support för att säkerställa att ditt infrastrukturprojekt blir framgångsrikt.Klicka häratt kontakta vårt expertteam idag för en professionell offert och teknisk konsultation skräddarsydd efter dina specifika krav.
