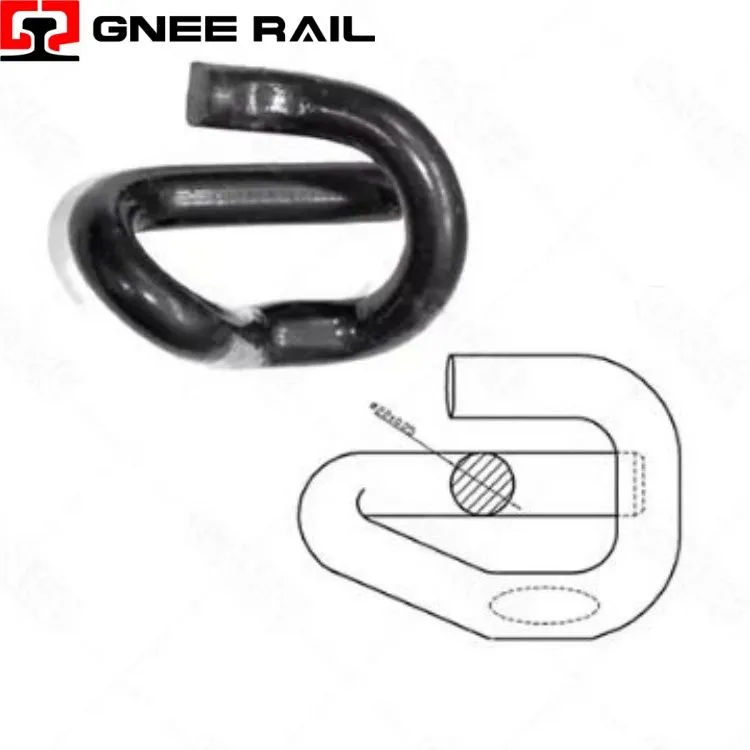

Rail E Clip Fästsystem
Railway E-Clip är ett fjäderfäste med konstant-kraft med en distinkt epsilon-formad geometri, som används i betongsliperbanor. Tillverkad av värme-behandlat kisel-manganstål, lagrar den elastisk energi under installationen för att ge en uthållig klämkraft på rälsfoten. Den slutna-slingdesignen låser ihop med ingjutna-axlar, vilket ger säker kvarhållning och pålitlig prestanda över huvud-,-höghastighets- och godsjärnvägar.
Tekniska specifikationer:
| Parameter | Specifikation | Prestandaindikator |
|---|---|---|
| Typ fjäder | Epsilon-formad konstant kraft | Böjningsdesign med flera-zoner |
| Material | 60Si2Mn fjäderstål | 1 300–1 500 MPa draghållfasthet |
| Spännkraft | 12–16 kN per klämma | <10% relaxation over service life |
| Vertikal kapacitet | 20 mm elastisk nedböjning | Rymmer spårsättning |
| Korrosionsskydd | Zink-aluminiumflinga | 1 500 timmars saltspraymotstånd |
| Certifiering | EN 13481-2-kompatibel | Kategori C för betongslipers |
Installations- och underhållsperspektiv:
- Klämman accepterar en standardisolerad spak för både installation och demontering, och kräver inga hydrauliska eller pneumatiska verktyg.
- En definierad verktygsingreppsficka fångar spaken positivt och förhindrar glidning under hög-påverkan.
- Hörbar och taktil återkoppling bekräftar korrekt sittning när clipsarmarna helt griper in i axelfickorna.
- Visuella referensmärken på klämmans kropp möjliggör snabb inspektion efter-installation utan mätutrustning.
Underhåll & Driftsperspektiv
- Epsilon-geometrin skapar en icke-linjär fjäderhastighet som mjukar upp den initiala avböjningen samtidigt som den stelnar under extrema belastningar.
- Vertikal rälsrörelse upp till 20 mm klaras utan att överskrida materialelastiska gränser eller förlora klämkraft.
- Klämman absorberar hög-vibrationer från hjul-rälsinteraktion, vilket minskar överförda belastningar till slipers struktur.
- Vridstabilitet är inneboende i den symmetriska designen, vilket förhindrar rotation eller migration i axelhuset.
