Beskrivning
Tekniska parametrar

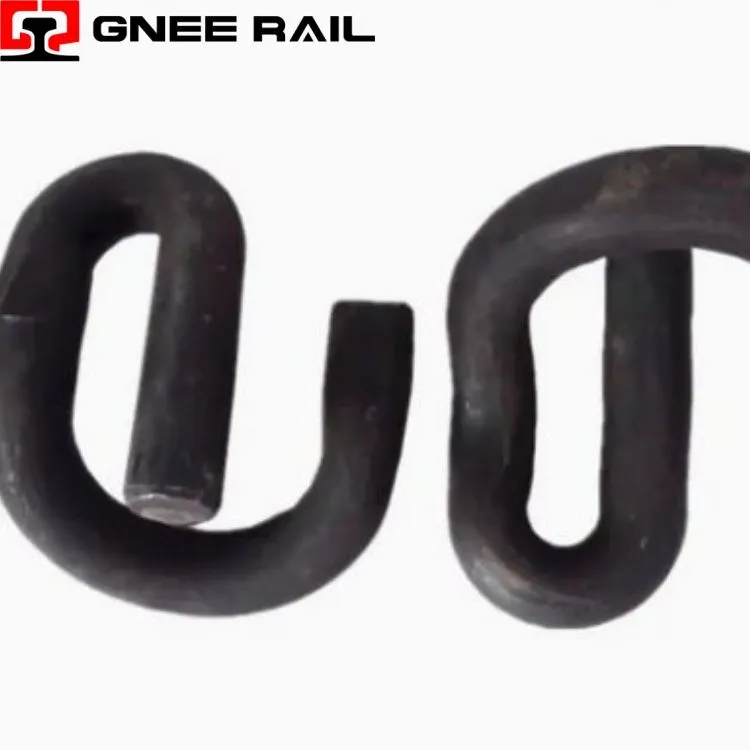

Rail E Clip Fästsystem
Railway E-Clip är ett fjädrande fjäderfäste med en distinkt epsilon-formad geometri, konstruerad för spårsystem i betongsliper. Tillverkad av hög-fjäderstål genom precisionsformning och värmebehandling, ger den en uthållig spännkraft genom elastisk avböjning. Den slutna-slingans design säkerställer en positiv retention inom gjutna-axlar, vilket ger pålitlig rälshållning för hög-hastighet, tunga-transporter och kollektivtrafik över hela världen.
Tekniska specifikationer:
| Parameter | Specifikation | Prestandaindikator |
|---|---|---|
| Geometrisk form | Epsilon (ε) profil | Stressfördelning i tre-zoner |
| Materialklass | 60Si2Mn / 55Si7 fjäderstål | 42-48 HRC hårdhet |
| Spännkraft | 11-15 kN per klämma | <15% relaxation after 5M cycles |
| Elastisk avböjning | 18-22 mm vertikal rörelse | Rymmer spårsättning |
| Korrosionsskydd | Zink-aluminiumflingbeläggning | >1 000 timmar saltspray |
| Trötthetsliv | >5 miljoner cykler | EN 13146-4 certifierad |
Installations- och underhållsperspektiv:
- Epsilon-formen (ε) skapar en fjäder med flera-radier som fördelar böjspänningen över tre distinkta böjningszoner.
- Hälgeometrin med sluten-ögla låser sig positivt i axelfickan, vilket förhindrar utstötning under hög-vibrationer.
- Progressiv fjäderstyvhet ger följsam respons under normala belastningar samtidigt som den levererar fast återhållsamhet under extrem rälsförskjutning.
- Den symmetriska armkonfigurationen säkerställer balanserad klämkraft på båda sidor av rälsfoten för konsekvent fasthållning av spårvidden.
Underhåll & Driftsperspektiv
- Kisel-mangan fjäderstål (60Si2Mn / 55Si7) ger den hårdhet-seghetsbalans som krävs för cyklisk belastning.
- Varm-formning anpassar kornstrukturen med klämmans spänningsbana, vilket skapar oavbrutna lastbanor för ökad utmattningslivslängd.
- Kontrollerad härdning och härdning uppnår en hårdhet på 42-48 HRC med enhetlig mikrostruktur genom hela tvärsnittet.
Gnee Professional leverantör
