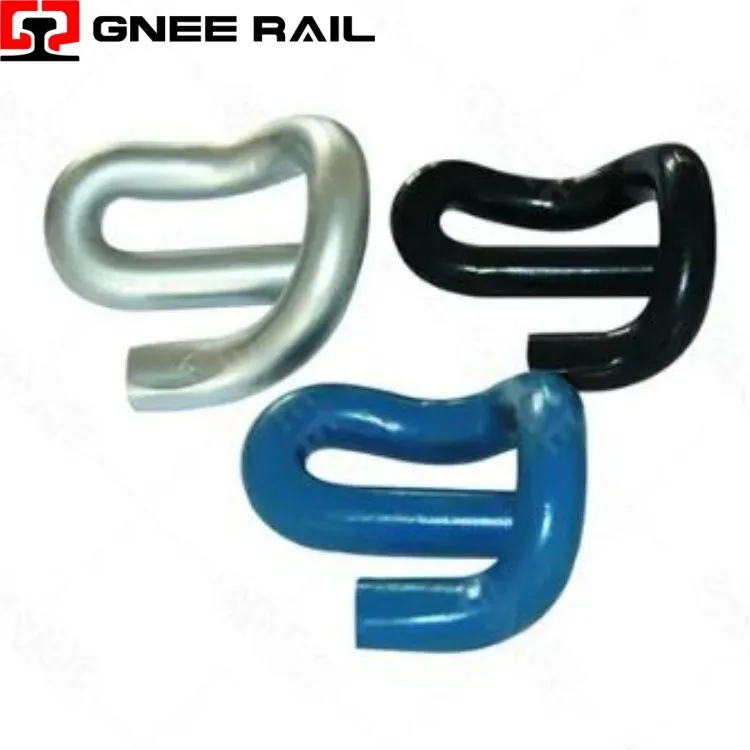

Lägsta pris E Clip

Järnvägsklämma används för att fästa rälsen till den underliggande bottenplattan tillsammans med betongslipern. En mängd olika typer av kraftiga-klämmor används för att fästa skenorna på den underliggande bottenplattan eller Sleeper, en vanlig är E Clip, som är formad som ett stubbigt gem. En annan är SKL Tension Clamp, som också är den mest använda typen över hela världen. Andra som KPO Clamp och Nabla Clip, används också i olika situationer.

Skicka förfrågan

chatta nu

Beskrivning

Tekniska parametrar

↵

Järnväge CLIP Fästsystem

Railway E-Clip är ett tre-dimensionellt fjäderfäste som kännetecknas av sin distinkta epsilon-formade geometri, tillverkat av hög-silikon-manganfjäderstål genom precisionsprocesser för kall-formning och termisk behandling. Detta fästelement fungerar på en kombinerad böjnings-torsionsprincip, där den centrala böjda sektionen fungerar som ett flexibelt gångjärn medan de yttre armarna överför klämkraft till rälsfoten genom strategiskt placerade kontaktpunkter.

Tekniska specifikationer:

Parameter	Specifikation	Prestandakarakteristik
Fjäderkonfiguration	Epsilon-formad, tre-dimensionell	Kombinerad böjnings-torsionsoperation
Legeringsbeteckning	Kisel-mangan fjäderstål	55Si7 / 60Si2Mn / motsvarande
Spännkraft	Vid rälsfot, monterat skick	11 – 16 kN (variantberoende)
Maximal avböjning	Elastisk räckvidd	18 – 22 mm vertikal förskjutning
Korrosionsskydd	Zink-aluminiumflingbeläggning	>1 000 timmars saltspraymotstånd

Installations- och underhållsperspektiv:

Tredimensionell belastningsväg:-Epsilon-geometrin skapar en icke-plan fjäderkonfiguration där belastningsvektorn skiftar från vertikalt vid axelingreppet till horisontellt vid skenkontakten, vilket möjliggör effektiv kraftöverföring genom klämmans kropp.
Flera böjningszoner:Tre distinkta böjningszoner-krona, centrala fotvalv och tåarmar-arbetar i sekvens under avböjning och fördelar påkänning över klämmans längd istället för att koncentrera spänningen vid en enda gångjärnspunkt.
Karakteristisk för progressiv styvhet:Den geometriska konfigurationen genererar en icke-linjär kraft-avböjningskurva där styvheten ökar progressivt med avböjningen, vilket ger följsamt svar under normala belastningar och fast återhållsamhet under extrema förskjutningar.

Underhåll & Driftsperspektiv

Kontrollerad släckningsprocess:Precisionsvärmebehandling med oljesläckning följt av härdning ger en enhetlig bainitisk-martensitisk mikrostruktur som balanserar hårdhet med brottseghet för slagtålig-prestanda.
Täckning för skottpenning:Full-kulblästring med kontrollerad intensitet skapar ett kompressivt kvarvarande spänningsskikt som sträcker sig 0,2–0,4 mm under ytan, vilket effektivt stänger mikroskopiska ytdefekter som kan fungera som utmattningsinitieringsplatser.
Minskande av väteförsprödning:Strikta efter-gräddningsprotokoll för plätering säkerställer fullständig väteavgasning efter korrosionsskydd, vilket bevarar formbarheten i fjäderstål med hög-hårdhet.
