Järnväge CLIP Fästsystem

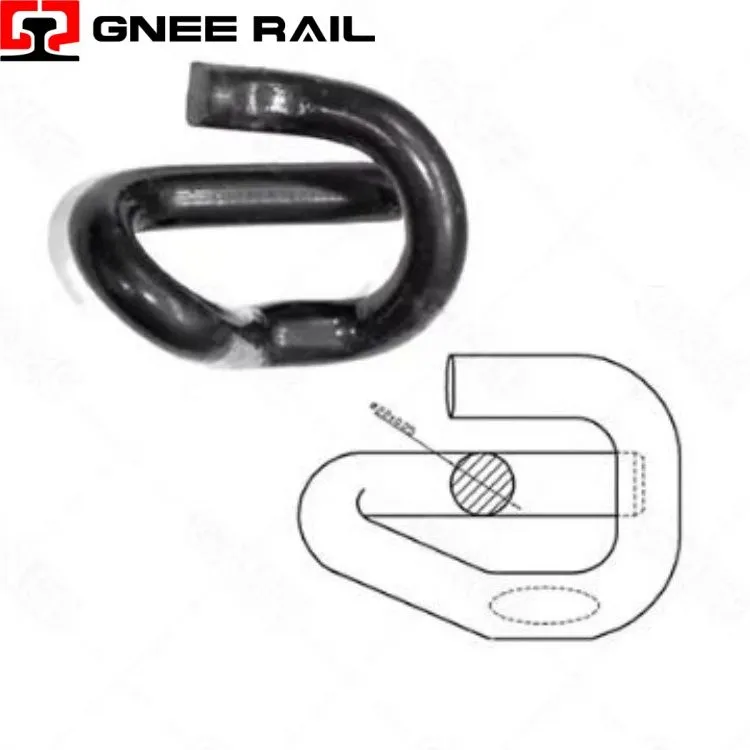

Railway E-Clip är ett för-spänt fjäderfäste med konstant-kraft tillverkat av härdat och härdat fjäderstål, som kännetecknas av sin slutna-slinga geometriska konfiguration som bildar en distinkt "E"-profil när den ses i sektion. Konstruerad för integration med gjutna -i skuldror på betongslipers, använder detta fästelement en fribärande fjäderprincip där klämmans kropp deformeras elastiskt under installationen för att lagra mekanisk energi som omvandlas till ett ihållande nedåtriktat tryck på rälsfoten.
Tekniska specifikationer:
| Attribut | Teknisk detalj | Prestandaindikator |
|---|---|---|
| Vårprincip | Cantilever med sluten-slingretention | Elastisk energilagring genom avböjning |
| Materialstandard | Fjäderstål enligt EN 10089 eller motsvarande | 1 300 – 1 600 MPa draghållfasthet |
| Installationskraft | Spak-manövrerad insättning | 200 – 400 N manuell kraft |
| Statisk klämbelastning | Per skena säte (2 clips) | 18 – 28 kN totalt |
| Kvalitetscertifiering | Branschstandarder | ISO 9001, EN 13481-serien |
Installations- och underhållsperspektiv:
- Positivt mekaniskt lås:Hälgeometrin med sluten-ögla griper in i ett motsvarande urtag i gipset-i axeln, vilket skapar en positiv mekanisk låsning som förhindrar att klämman skjuts ut under hög-vibrationer eller plötslig sidokollision.
- Pivot Point Stabilitet:Häl-till-gränssnittet fungerar som en fast pivot under installation och service, vilket säkerställer att klämkraftsvektorn förblir konsekvent genom klämmans elastiska område.
- Slitagekompensation:Axelkontaktytorna är utformade med generösa radier som klarar mindre slitage över tid utan att ändra klämmans installerade geometri eller klämegenskaper.
Underhåll & Driftsperspektiv
- Brett driftområde:Parametrarna för fjäderstållegeringen och värmebehandlingen är valda för att bibehålla konsekventa elastiska egenskaper över temperaturspektrumet -40 grader till +70 grader som påträffas i global järnvägsdrift.
- Koordinering av termisk expansion:Klämgeometrin rymmer differentiell termisk expansion mellan stålskena, betongsliper och själva klämman utan att inducera ytterligare påkänningar som skulle påverka klämkraftens stabilitet.
- UV-strålningsbeständighet:Korrosionsskyddssystemet inkluderar UV--stabila täckskikt som förhindrar nedbrytning av beläggningens integritet i utsatta spårsektioner där solljus påskyndar materialets åldrande.
Gnee Professional leverantör
