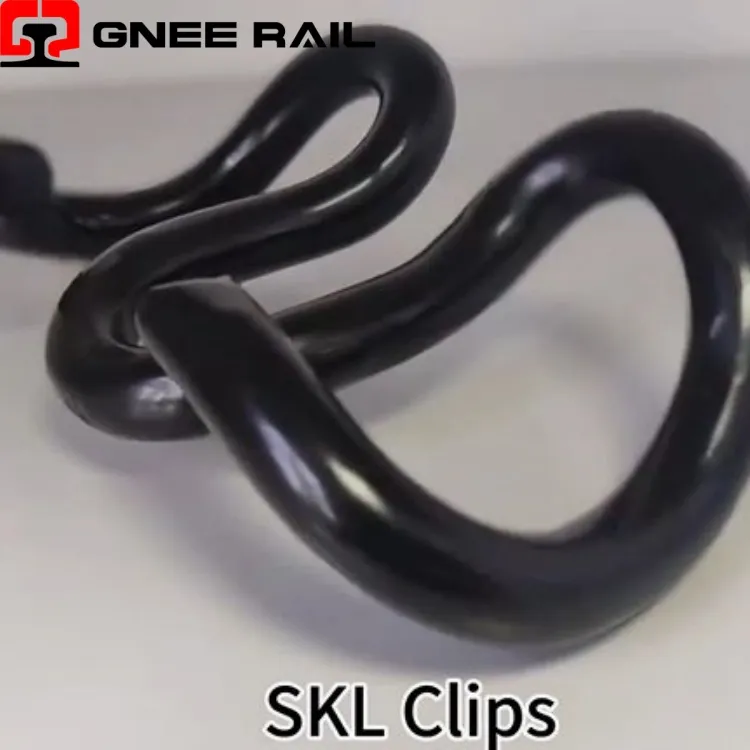

Lägsta pris SKL Clips

Järnvägsklämma används för att fästa skenorna i den underliggande bottenplattan tillsammans med betongslipern. En mängd olika typer av kraftiga-klämmor används för att fästa skenorna på den underliggande bottenplattan eller Sleeper, en vanlig är E Clip, som är formad som ett stubbigt gem. En annan är SKL Tension Clamp, som också är den mest använda typen över hela världen. Andra som KPO Clamp och Nabla Clip, används också i olika situationer.

Skicka förfrågan

chatta nu

Beskrivning

Tekniska parametrar

↵

JärnvägSKL CLIP Fästsystem

Railway SKL Clip är ett V-format, fjädrande fjäderfäste tillverkat av hög-mikro-legerat fjäderstål genom precision varm-smidning och kontrollerade värmebehandlingsprocesser, speciellt framtagen för direkt fixering på betongslipers via standardiserad gjutning-i axlar. Utmärkt av sin symmetriska dubbel-armskonfiguration och distinkta krongeometri, fungerar detta fästelement på en ren böjningsprincip där de två benen böjs elastiskt utåt under installationen, vilket omvandlar applicerad vertikal kraft till ihållande horisontellt klämtryck mot rälsfoten.

Tekniska specifikationer:

Parameter	Specifikation	Prestandakarakteristik
Geometrisk typ	V-formad, symmetrisk dubbel-arm	Ren böjfjäderprincip
Materialklassificering	Mikro-legerat fjäderstål	1 100 – 1 300 MPa sträckgräns
Installationsmetod	Vertikal insättning med hydrauliskt eller manuellt verktyg	20 – 35 kN införingskraft
Elastisk avböjning	Armförskjutning från fri stat	20 – 28 mm per arm
Servicetemperatur	Fullt operativt utbud	-45 grader till +65 grader

Installations- och underhållsperspektiv:

Optimerad kronradie:Den paraboliska kronprofilen fördelar böjspänningen jämnt över klämmans bredd, vilket eliminerar lokala spänningskoncentrationer som skulle påskynda utmattning i enklare V-fjäderkonfigurationer.
Variabel sektionstjocklek:Tvärsnittet avsmalnar gradvis från kronan till tån, vilket matchar materialfördelningen till böjmomentets hölje och minskar onödig massa där stressnivåerna är lägre.
Neutral axelpositionering:Den geometriska tyngdpunkten är strategiskt placerad för att säkerställa att drag- och tryckspänningar förblir balanserade genom hela det elastiska avböjningsområdet, vilket maximerar utmattningslivslängden.

Underhåll & Driftsperspektiv

Progressivt engagemang:Klämarmarna är utformade med en avsmalnande ledning-som gradvis kopplar in axelfickorna under installationen, vilket minskar maximala insättningskrafter och möjliggör en smidig, kontrollerad sittning.
Hörbar sittplatsbekräftelse:Ett tydligt snäpp eller klick inträffar när clipsarmarna helt griper in i axelfasthållningsfunktionerna, vilket ger operatören omedelbar akustisk feedback om korrekt installation.
Över-förebyggande av infogning:Mekaniska stopp som är inbyggda i axelgränssnittet förhindrar överdriven avböjning av klämman bortom den elastiska gränsen, vilket skyddar mot plastisk deformation under installationen.
