JärnvägSKL CLIP Fästsystem

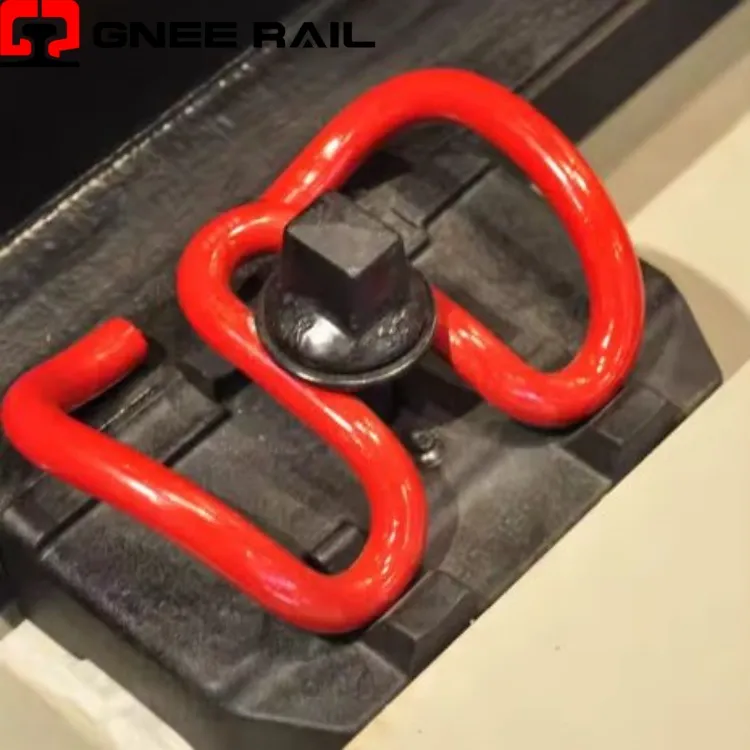

Railway SKL Clip är ett smidet fjäderstålfäste som fungerar som ett fjädrande, två- fasthållningssystem för att fästa skenor på betongslipers genom ett patenterat axelgränssnitt. Dess distinkta omega-formade krona och divergerande armkonfiguration skapar en själv-centrerande effekt under installationen, vilket säkerställer symmetrisk lastöverföring till rälsfoten. Det här klippet är konstruerat för applikationer med hög-hastighet och tunga-transporter och använder en kontrollerad-momentdesign där böjaxeln är strategiskt placerad för att maximera den elastiska energilagringen samtidigt som den permanenta lagringen minimeras under årtionden av tjänst.
Tekniska specifikationer:
| Attribut | Teknisk detalj | Prestandaindikator |
|---|---|---|
| Formningsmetod | Varmsmidning med form-kontrollerade dimensioner | Kornflöde följer spänningskonturer |
| Värmebehandling | Austempering (bainitisk transformation) | Slagseghet Större än eller lika med 50 J (Charpy) |
| Installationskraft | Krav på vertikalt inställningsverktyg | 15 kN – 25 kN införingskraft |
| Elastisk räckvidd | Maximalt tillåten avböjning | Upp till 22 mm utan plastisk deformation |
| Service Life Benchmark | Appdata för tunga-transporter | >30 år eller 800 MGT |
Installations- och underhållsperspektiv:
- Kontrollerad austempering:Utsätts för isotermisk värmebehandling som ger en bainitisk mikrostruktur, som ger överlägsen seghet och sprickutbredningsmotstånd jämfört med konventionella martensitiska fjäderstål.
- Ytintegritetshantering:Efter-bearbetning inkluderar kontrollerad avkolningsborttagning och precisionsslipning av kritiska kontaktytor för att eliminera spänningshöjare som kan initiera utmattningsfel.
- Spannmålsflödesoptimering:Varm-smideprocess anpassar materialets kornstruktur med klämmans spänningsbana och följer den naturliga belastningsbanan från krona till tå för ökad hållbarhet.
Underhåll & Driftsperspektiv
- Axellåsning:Precisions-bearbetade fickor i gipset-i axeln kopplar in klämmans häl med en definierad interferenspassning, vilket skapar en styv reaktionspunkt som förhindrar lateral migration under hög krökning.
- Pad interaktionsprofil:Klämmans tågeometri är konstruerad för att applicera tryck genom en bred-fotsisolator, som fördelar kraften jämnt över rälsdynans yta för att förhindra lokal extrudering av dynan.
- Mätarhållningsförmåga:Oberoende justering av klämman till vänster och höger möjliggör finjustering av-spårvidden under installationen utan att behöva flytta slipern.
Gnee Professional leverantör
