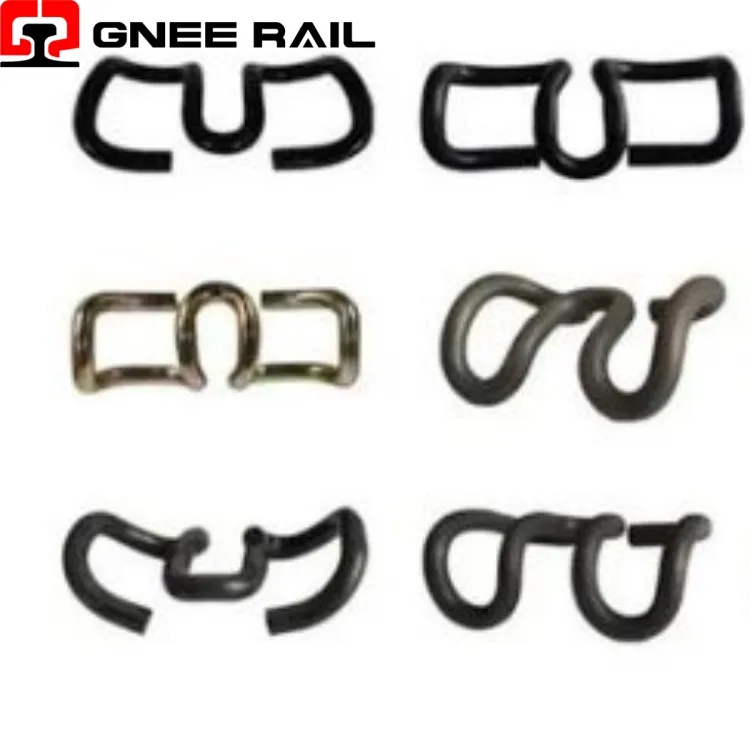

JärnvägSKL CLIP Fästsystem
Railway SKL Clip är en hög-, V--formad spänningsklämma konstruerad för elastiska fästsystem på betongslipers, kännetecknad av sin distinkta dubbel-armkonstruktion och vertikala införingsmekanism. Tillverkat av hög-fjäderstål genom precision varm-formning och efterföljande värmebehandling, fungerar denna klämma på en ren böjningsprincip där armarna böjs utåt under installationen för att generera kontrollerad klämkraft mot rälsfoten. SKL-beteckningen anger ett standardiserat gränssnitt med gjutna -i axlar, vilket möjliggör konsekvent förbelastningstillämpning över tusentals spårkilometer.
Tekniska specifikationer:
| Parameter | Specifikation | Värde / Karakteristisk |
|---|---|---|
| Designklassificering | V-typ spänningsklämma | Dubbel-arm symmetrisk |
| Materialklass | Fjäderstål (t.ex. 38Si7 / 52CrMoV4) | Sträckgräns Större än eller lika med 1 200 MPa |
| Nominell spännkraft | Per klämma vid rälsfot | 9 kN – 15 kN (beroende på variant) |
| Installation Stroke | Vertikal armböjning | 18 mm – 25 mm från fritt läge |
| Korrosionsskydd Standard | Fler-skiktsbeläggning | Saltsprutbeständighet Större än eller lika med 1 000 timmar |
Installations- och underhållsperspektiv:
- Vertikal införingsmekanism:Designad för installation med ett hydrauliskt eller manuellt inställningsverktyg som applicerar vertikal kraft och pressar armarna utåt i axelfickorna utan att behöva hamra i sidled.
- Deflection-Begränsad design:Innehåller inbyggda-stoppfunktioner som förhindrar över-kompression under installationen, vilket säkerställer konsekvent spännkraft oavsett operatörsteknik.
- Positivt låsingrepp:Hörbar och taktil återkoppling under installationen bekräftar att clipsarmarna sitter helt i axelspärrarna, vilket eliminerar oklarheter i fältverifieringen.
Underhåll & Driftsperspektiv
- Progressiv styvhetskurva:Uppvisar icke-linjära fjäderegenskaper där initial avböjning kräver lägre kraft, med styvheten som gradvis ökar när rälsförskjutningen närmar sig maximala gränser.
- Optimering av lateral begränsning:Den V-formade geometrin ger inbyggd sidostabilitet och motstår rälsvängningstendenser utan att kräva ytterligare styrkomponenter bortom axelgränssnittet.
- Hög-frekvent frikoppling:Fjädermassa och geometri är optimerade för att undvika resonans med typiska tåg--inducerade vibrationsfrekvenser, vilket förhindrar harmonisk förstärkning som kan accelerera trötthet.
Gnee Professional leverantör
