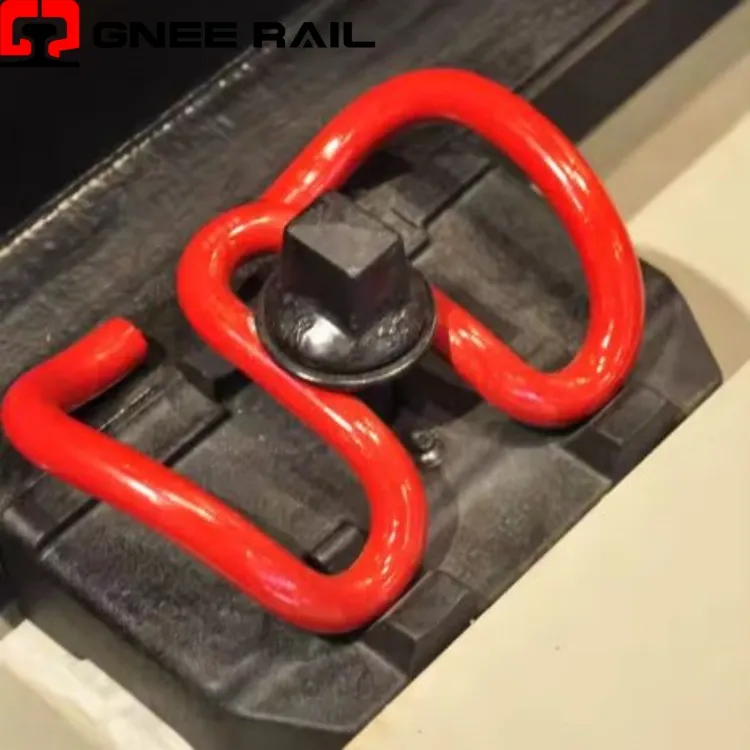

Rail skl Clip Fastening System
Railway SKL Clip är ett elastiskt fästelement med hög-prestanda som ofta används i järnvägssystem för tunga-transporter och-hastigheter. Den är tillverkad av premium fjäderstål och har en distinkt V--formad geometri som ger överlägsen spännkraft med exceptionell elastisk avböjning. Denna klämma möjliggör snabb spänning genom en enkel roterande installationsmetod. Dess beprövade design säkerställer pålitlig rälshållning under extrema axelbelastningar och krävande driftsförhållanden.
Tekniska specifikationer:
| Parameter | Specifikation |
|---|---|
| Produkttyp | Railway SKL Clip – Elastic Rail Fastening Clip |
| Materialklass | 38Si7 / 51CrV4 / EN 10089 fjäderstål |
| Ytfinish | E-beläggning / Zinkflake / Geomet 500 / Anpassad beläggning |
| Nominell klämkraft | 12 – 18 kN per klämma (systemberoende) |
| Elastiskt deflektionsområde | 12 – 16 mm innan permanent insättning |
| Installation Rotation | 90 grader – 120 grader från fritt läge |
| Rälskompatibilitet | UIC 60, 60E1, 54E1, 115RE, 136RE |
| Sleeper typ | För-monoblock av betong med ingjutna- axlar |
| Teststandard | EN 13481-2 / AREMA Kapitel 30 / TB/T 3065 |
| Korrosionsbeständighet | Mer än eller lika med 720 timmar saltspray (ISO 9227) |
Installations- och underhållsperspektiv:
- Har optimerad V--formad geometri för progressiv fjäderhastighet under ökande belastning.
- Fördelar klämkraften jämnt över rälsfoten genom dubbla kontaktpunkter.
- Uppnår maximal elastisk avböjning innan den går in i området för plastisk deformation.
- Innehåller stressavlastande-kurvor som minimerar lokaliserad trötthetskoncentration.
- Designad med symmetrisk konfiguration som möjliggör reversibel installationsorientering.
Underhåll & Driftsperspektiv
- Installerad med roterande insättning med standard hydrauliska eller manuella verktyg.
- Uppnår exakt spänning genom kontrollerad rotationsvinkel under applicering.
- Eliminerar behovet av för-förspänningsutrustning som krävs av andra typer av fästelement.
- Tillåter snabb borttagning med omvänd rotation utan specialiserade extraktionsverktyg.
- Ger konsekvent verifiering av installationskraft genom återkoppling av rotationsmotstånd.
