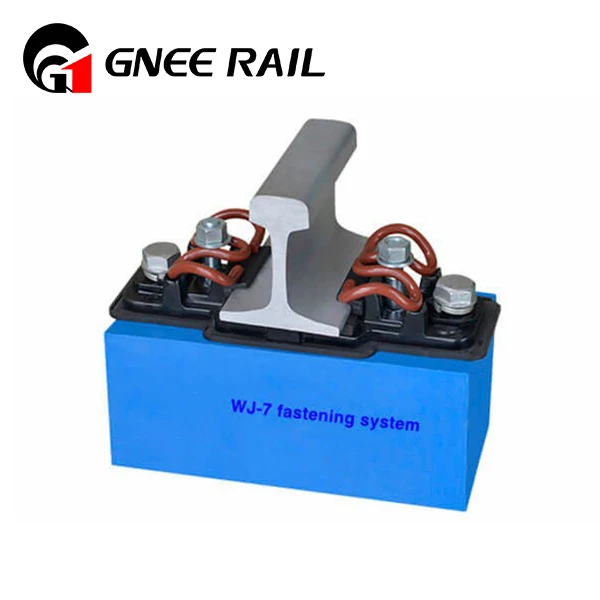

Vad är typ WJ-7 rälsfästesystem
WJ-7 rälsfästesystem, eller typ WJ-7 rälsfästesystem. Den är designad för ballastfria banor och uppfyller specifikt tekniska krav för passagerardedikerade linjer med olika axel- och ballastfria spårkonfigurationer. Den är skräddarsydd för 60 kg/m skena på ballastfria slipers med axlar.
GNEE är dedikerade till att leverera högkvalitativa och säkra rälsfästsystem lämpliga för olika rälsspår. Vårt produktsortiment inkluderar Clip Type Fastening System, SKL Rail Fastening System, KPO Rail Fastening System, Spring Blade Fastening System och mer.

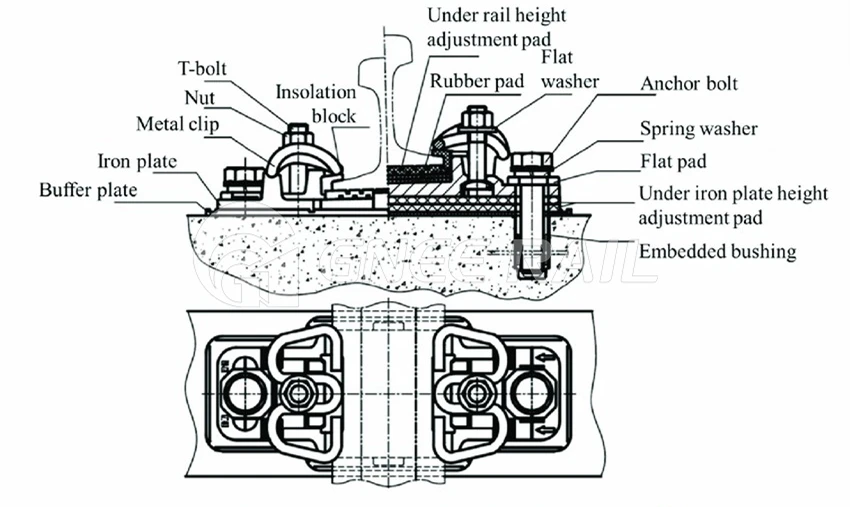

Typ WJ-7 rälsfästesystemkomponenter
Komponenterna i WJ-7 rälsfästesystem inkluderar T-bultar, muttrar, platta brickor, fjäderstänger, isoleringsblock, järnkuddar, isoleringskuddar, underrälsdynor, ankarbultar, tunga fjäderbrickor, platta brickor , och förinbäddade pluggar.
|
Serienummer |
namn |
Kvantitet |
Material |
Massa eller volym |
Anmärkningar |
|
1 |
T-bult T1 |
2 |
Q235-A |
0,76 kg |
|
|
2 |
Mutter M24 |
2 |
Q235-A |
0.224 kg |
|
|
3 |
Platta brickor |
2 |
Q235-A |
0.138 kg |
|
|
4 |
Elastisk stång typ W1 |
2 |
60Si2MnA |
1,44 kg |
Välj en enligt linjemotståndet. |
|
Elastisk stång typ X2 |
1,22 kg |
||||
|
5 |
WJ7 isoleringsblock |
2 |
Glasfiberförstärkt polyamid 66 |
72,6 cm3 |
|
|
6 |
WJ7 järndyna |
1 |
QT450-10 |
10,2 kg |
|
|
7 |
WJ7 isoleringskudde |
1 |
Sudd |
420 cm3 |
|
|
8 |
WJ7-En gummikudde |
1 |
Sudd |
270 cm3 |
Hastigheten är 250 km/h för passagerardedikerade linjer, och en av dem väljs enligt de specifika kraven på linjemotstånd. |
|
WJ7-En kompositplatta |
Sudd |
270 cm3 |
|||
|
Rostfritt stål |
0,24 kg |
||||
|
WJ7-B gummikudde |
Sudd |
325 cm3 |
Hastigheten är 350 km/h för passagerardedikerade linjer, och en av dem väljs enligt de specifika kraven på linjemotstånd. |
||
|
WJ7-B kompositplatta |
Sudd |
325 cm3 |
|||
|
Rostfritt stål |
0,24 kg |
||||
|
9 |
Ankarbult B1 |
2 |
Q235-A |
2,20 kg |
|
|
10 |
Kraftig fjäderbricka 30 |
2 |
65Mn, 60Si2Mn |
0,09 kg |
|
|
11 |
WJ-7 platt pad |
2 |
QT450-10 |
0,50 kg |
|
|
12 |
Förinbäddat hölje D2 |
2 |
Glasfiberförstärkt polyamid 66 |
200 cm3 |
|
|
13 |
WJ7 rälshöjningsplatta |
|
Polyeten |
27,7 cm3/mm |
Enligt den specifika situationen |
|
14 |
WJ7 järndyna ner den höga dynan |
|
Sudd |
310 cm3/5mm |
Enligt den specifika situationen |
Typ WJ-7 rälsfästesystemspecifikation
|
Artikel |
Kvantitet |
Material |
|
Rälsklämma |
2 |
60Si2MnA |
|
T-bults mutterbricka |
2 |
Q235A |
|
Rälsisolator |
2 |
PA66 |
|
Knytplatta |
1 |
QT450-10 |
|
Isolerad buffertplatta |
1 |
Sudd |
|
Rälsdyna |
1 |
EVA, eller gummi |
|
Ankarbult |
1 |
Q235A |
|
Fjäderbricka |
2 |
60Si2Mn |
|
Vanlig bricka |
2 |
QT450-10 |
|
Plastpinne |
2 |
HDPE, förstärkt nylon 66 (PA66) |
GNEE, en pålitlig leverantör av WJ-7-rälsfästesystem
GNEE rail specialiserad på tillverkning och leverans av järnvägsutrustning, inklusive WJ-7 rälsfästesystem och andra järnvägsfästsystem, rälsfästen, rälsförband, järnvägsspår och delar av fästsystemskomponenter för järnvägskonstruktion. Kontakta oss gärna.
